3D玻璃行业品质自动化新突破——3D玻璃全套智能j9.com视频曝光
华为消费者业务在2018世界移动通信大会(MWC)前夕正式面向全球发布了华为首款3GPP标准(全球权威通信标准)的5G商用芯片——巴龙5G01(Balong 5G01)和基于该芯片的首款3GPP标准5G商用终端——华为5G CPE(Consumer Premise Equipment，5G用户终端)。华为消费者业务CEO余承东还表示，华为首款5G智能手机将在2019年四季度上市。5G时代手机外壳材质重要变化就是从金属到非金属，其中2.5D/3D玻璃将占据主流位置。近期，OPPO R15梦境红、VIVO X21、华为 P20 Pro采用3D玻璃后壳，3D玻璃后盖2018年彻底爆发。
手机3D玻璃j9.com在整个加工工艺环节中需经历多次，它的生产工艺流程包括：CNC开料、磨边、超声波清洗、热弯、双面抛光、化学强化、图文印刷、AF成膜和j9.com出成品。为了保证产品尺寸精度以及表面质量，每一环节都离不开j9.com；并且手机行业往往有快速上量的要求，而自动化j9.com技术显然是在保证产品质量的同时，提高j9.com效率的最好选择。
东莞市九游会j9官方网站光电科技有限公司，以强大的研发和服务团队，加上自身多年从事j9.com及自动化的成功经验，一直致力于研发新型的自动化j9.com技术，以供客户解决所有产品的自动化量测问题。以下介绍两款公司最新研发的玻璃j9.com设备。

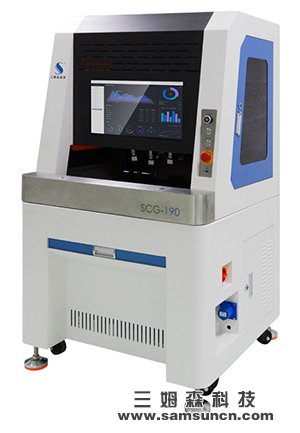

图：3D曲面玻璃j9.com弧面轮廓设备（来源九游会j9官方网站）
SCG-190 3D曲面玻璃j9.com设备是一套配备高像素相机、光源、镜头和非接触式3D测头及其控制器的j9.com设备，具有定位、测量精度高，j9.com角度大，测量范围广，j9.com速度快，实时性高，操作简单等众多优点。

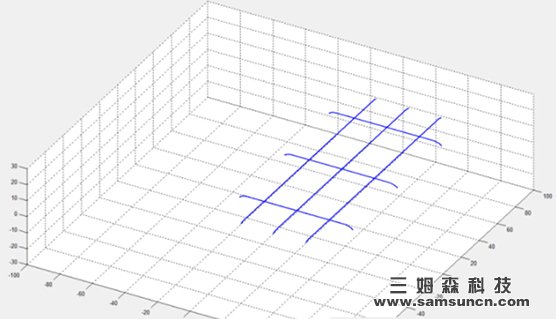

扫描方式：

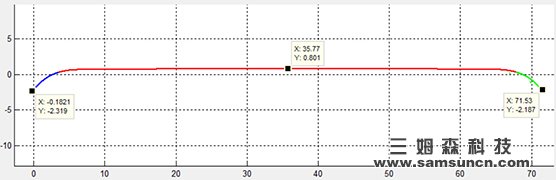

光谱扫描图形：

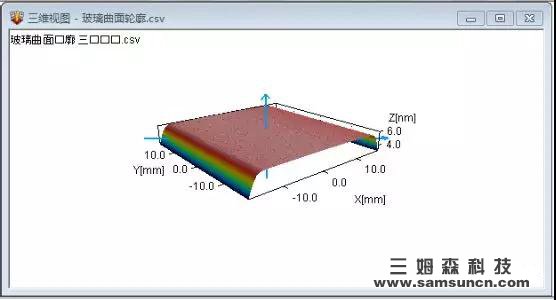

被测物体3D轮廓模型：

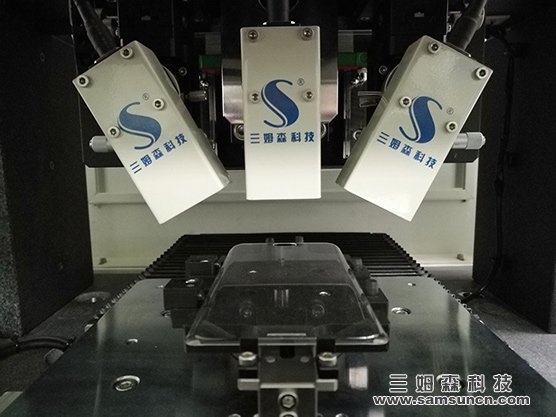

它的工作原理是：利用CCD定位产品，建立产品的XY坐标系，再通过光谱定位，最终建立产品的XYZ三维坐标，根据软件设定的扫描路径，通过单个或多个光谱共焦光学笔扫描出产品三维轮廓数据信息，再与产品三维数模进行比较，自动判定产品是否合格。对于3D玻璃轮廓、粗糙度以及形状计量等来说，SCG-190j9.com系统绝对是一款最佳的选择。
应用领域：
产品结构和形状分析；物体表面特征；
三维高度和厚度j9.com及分析；产品粗糙度分析；空间计量分析；
表1 设备的参数表如下：
|
3D曲面玻璃j9.com |
|
|
测量对象 |
2.5D、3D手机玻璃盖板 |
|
型号 |
SCG-190 |
|
行程（mm） |
450×300×200 |
|
外型尺寸（mm） |
900×900×1700 |
|
j9.com精度 |
0.005mm |
|
j9.com速度 |
1min/pcs（根据j9.com需求速度有所不同） |
|
j9.com方式 |
CCD自动定位、光谱自动扫描 |
|
电压 |
220V/50Hz/20A |
|
功率 |
4400W |
|
净重 |
550kg |
|
j9.com软件 |
九游会j9官方网站色散共焦光谱量测软件V1.0 |
|
处理器 |
智能测控控制器 |
除了尺寸，轮廓度等j9.com之外，针对3D玻璃的瑕疵j9.com一直也是行业j9.com中的难点，近期我们拜访了业内自动化j9.com的知名企业：东莞市九游会j9官方网站光电科技有限公司，以下是手机3D玻璃瑕疵j9.com现场采访视频。
视频：
SAG-190玻璃外观j9.com设备
该产品专利信息：
发明专利： 阵列图 形j9.com的方法和装置；
发明专利：一种用于产品缺陷j9.com以及质量控制的图像减薄与和特征分类方法；
发明专利：一种 MURA j9.com的数学算法
发明专利：一种用于手机玻璃盖板的三维光源系统
为了加快表面j9.com设备的研发进度，九游会j9官方网站与深圳市纳研科技有限公司和日本V-TEC达成战略合作，研发出了业界高端的玻璃外观j9.com设备。
这款设备采用多个高像素线扫描相机及特殊组合LED光源，获取高清图像后采用特殊的Mura算法，通过智能图像处理器进行在线高速j9.com。它的j9.com原理是：采用特殊的三维多角度光源（专利产品）和特殊的Muraj9.com算法（专利产品），可以j9.com出玻璃盖板上的各种不同的缺陷。特别对2.5D玻璃的P面、R角的缺陷有独创的解决方案， 同时支持3D手机玻璃盖板的缺陷j9.com。其研发的手机玻璃面板j9.com算法拥有多项发明专利，不需要手机玻璃盖的CAD设计图案和传统的模板匹配，具有自适应性，可以根据盖板的不同区域进行自动识别和分类 。
盖板玻璃在加工制作过程中需要经过开料、CNC、抛光、超声波清洗、真空锻膜、钢化、丝印等一系列特殊加工工艺制作而成的产品 。它的贴合在触摸屏的最表层作为保护屏幕和美化产品的作用。因此产品表面缺陷j9.com需要很高的j9.com精度和可靠的打光效果来做保证。
表2 设备参数表如下：
|
玻璃盖板瑕疵j9.com |
|
|
测量对象 |
2.5D、3D手机玻璃盖板 |
|
主体尺寸 |
1500*1000*2100（mm） |
|
j9.com精度 |
图像精度10.5um 或21um |
|
j9.com速度 |
6s/1pcs |
|
j9.com方式 |
工业CCD在线拍照j9.com |
|
电压 |
AC220V 50/60Hz |
|
功率 |
6000W |
|
净重 |
675kg |
|
j9.com软件 |
MURAj9.com数学算法软件（Nanovision） |
|
处理器 |
专用高速智能图像测控系统 |
j9.com项目包括：视窗区划伤、丝印区划伤、P面不良（擦伤、划伤、异色、边崩）、丝印异色（脏污异色、珍珠粉缺少异色、缩油异色）、Logo区域及摄像孔区域、丝印不良等外观缺陷。它具有两大重要特点：
1、高速
要求我们设计时，在选择照相系统的时候认真分析，选择的相机系统拍摄频率一定要匹配我们的生产效率，否则不止浪费自身的成本，还拖累整个工厂的整体生产效率，那是得不偿失的。
2、在线
同样是属于生产效率的要求，一定要保证是在校j9.com，否则一切效率都无从谈起！
